Les microprocesseurs Zilog

La société Zilog a été fondée par Frédérico Faggin qui avait travaillé sur le 8080 chez Intel et Ralph Ungermann

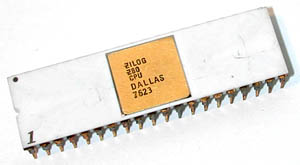

Le microprocesseur Z80 est compatible avec le 8080 d' Intel
Il se présente en boitier DIP 40 broches possède un bus d'adresses de 16 bits et un bus de données de 8 bits
Alimenté en 5V il consomme de 150 à 200 mA suivant les modèles  (0,75 à 1W)
Si le Z80 est compatible avec le 8080  sur le plan du software, ce n'est par le cas sur le plan matériel, il est mono tension alors que le 8080 exige +12V, +5V et -5V. Point intéressant il possède une sortie qui fournit le signal de rafraichissement des mémoires dynamiques
Il est cadencé par une horloge simple phase de 2,5MHz (le 8080 demande une horloge biphase de 9 à 12 V)
Caractéristiques d'implantation: 8500 transistors, gravure 4 μm, surface de silicium 18 mm²
Il est doté d'un jeu de 158 types d'instructions dont 78 sont identiques au 8080. Il emploie 252 codes op sur les 256 possible^s
Le microprocesseur Z80  est encore fabriqué de nos jours Il est (je n'ai pas vérifié) parait-il le microprocesseur le plus vendu au monde

Suite des fiches informatique : Apple_1

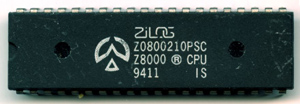

1979 - Le microprocesseur  Zilog Z8000
Microprocesseur 16 bits
Il se présente en boitier DIP 48 broches
Alimenté en 5V
Il est cadencé par une horloge simple phase de 4 à 10 MHz
Caractéristiques d'implantation: 17500 transistors
On trouve peu d'informations sur ce microprocesseur qui commercialisé prématurément a connu de nombreux bugs
